Koppar-nickel-krom vertikal lyftpläteringslinje
JUNDA Electroplating Equipment Co., Ltd., en kinesisk tillverkare av automatiserade ytbehandlingssystem, levererar koppar-nickel-krom vertikala lyftpläteringslinjer designade för kontinuerlig dekorativ beläggning i flera lager. Systemet integrerar PLC-kontroll och vertikal lyftöverföring för att säkerställa stabil processsekvens, enhetlig beläggningskvalitet och effektiv produktion av metall- och plastdelar.
Koppar-Nickel-Krom Vertical Lift Plating Line är ett automatiskt galvaniseringssystem designat för sekventiell koppar-, nickel- och krombeläggning på metall- och plastkomponenter.
Den används för dekorativ ytbehandling och korrosionsskydd i kontinuerliga produktionsmiljöer.

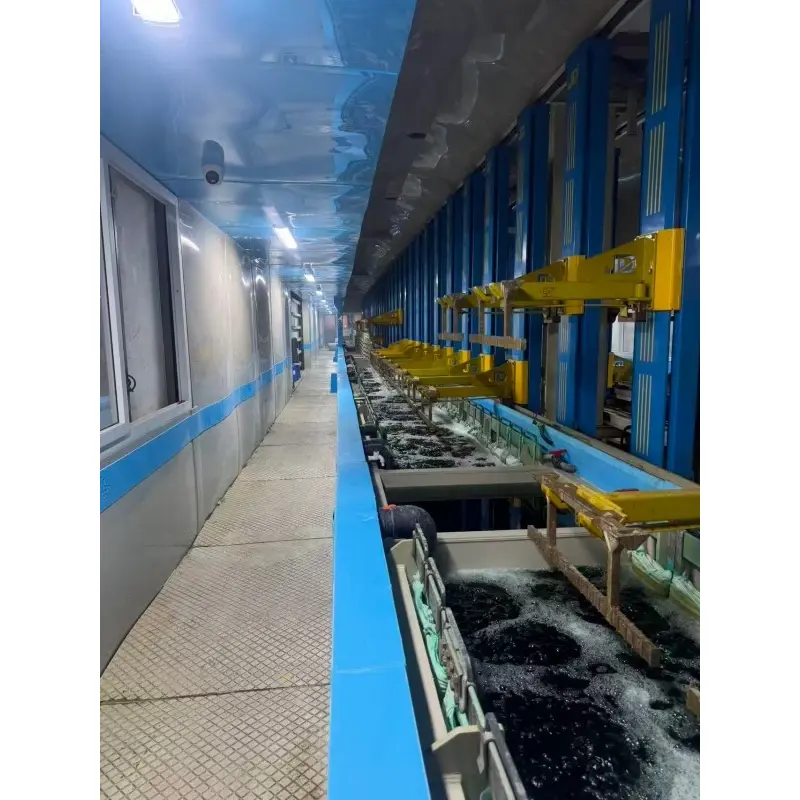

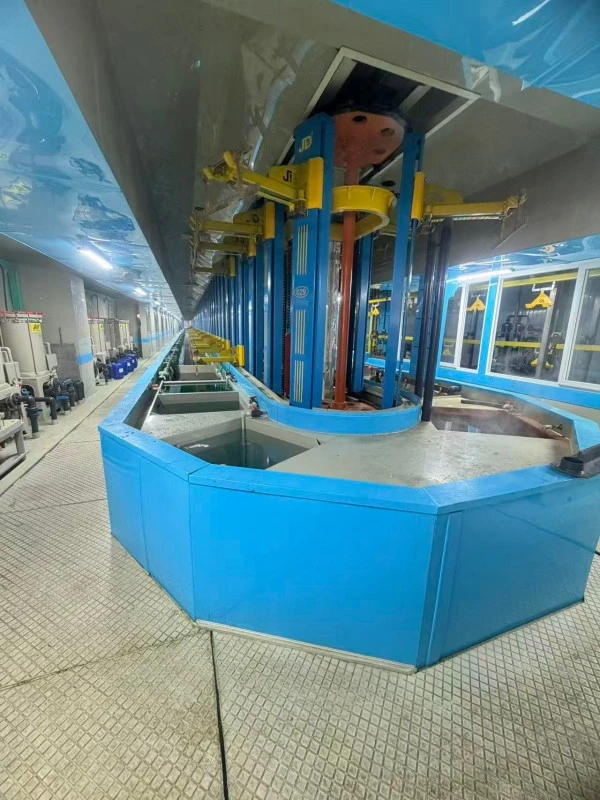

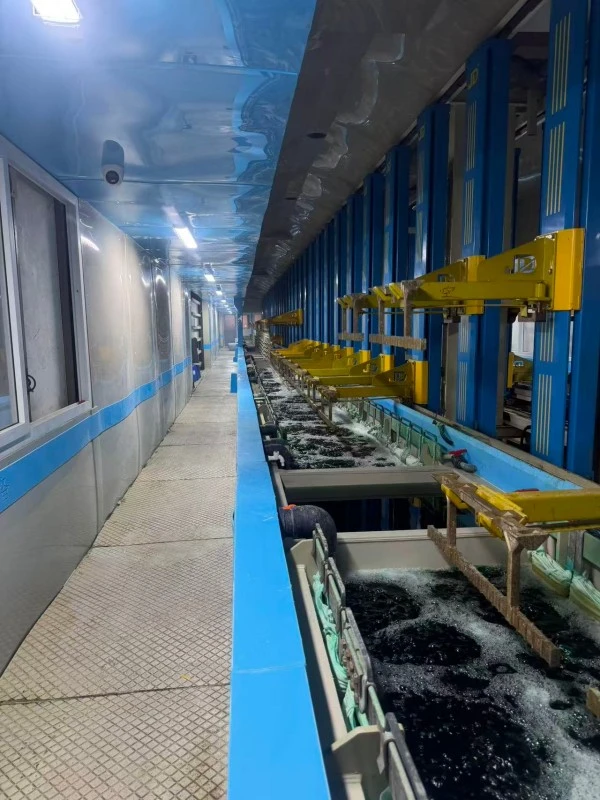

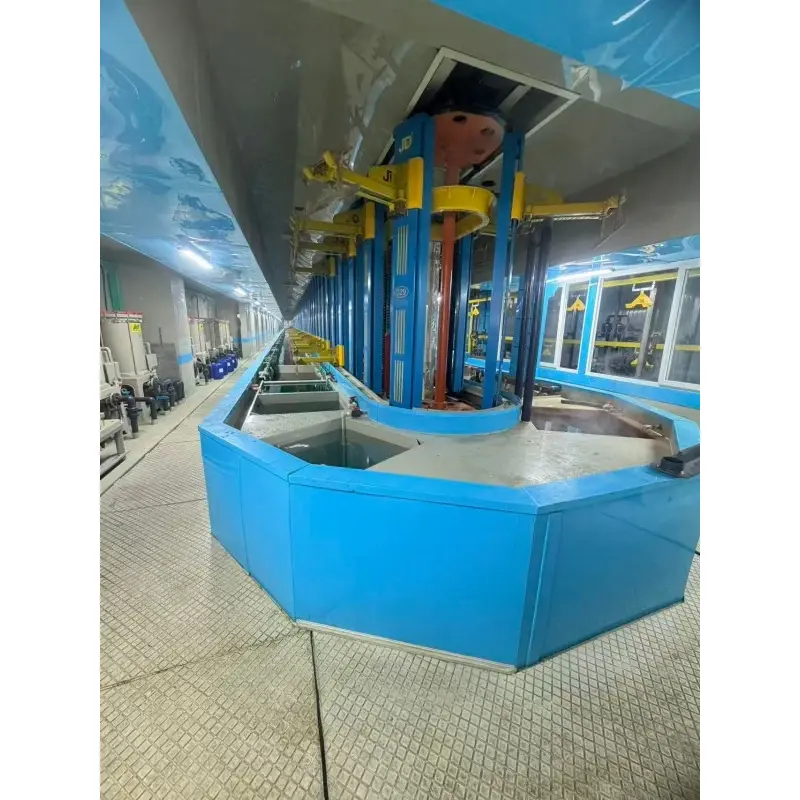

Systemet arbetar med en vertikal lyftstruktur och cirkulär spårlayout för att hantera flera processtankar i en fast sekvens.
Problem som detta system löser
Traditionella galvaniseringsproduktionslinjer möter ofta följande problem:
● instabil beläggningstjocklek mellan batcherna
● manuell hantering mellan processtankar
● låg produktionsflexibilitet för flera produkttyper
● lång omställningstid mellan olika pläteringsprocesser
● inkonsekvent kvalitet i flerskiktspläteringssekvenser
Detta system är utformat för att minska manuella ingrepp och hålla processstegen konsekventa under automatiserad kontroll.
Systemöversikt
Produktionslinjen integrerar:
● vertikalt lyftsystem
● cirkulär tankarrangemang
● automatiskt arbetsstyckesöverföringssystem
● PLC-styrsystem med HMI-gränssnitt
● receptbaserad processkontroll
Varje arbetsstycke följer en fast processväg genom förbehandling, plätering, sköljning och torkning.
Nyckelspecifikationer
|
Parameter |
Specifikation |
|
Typ av utrustning |
Helautomatisk vertikallyftspläteringslinje |
|
Platteringssekvens |
Copper Strike → Bright Nickel → Dekorativ krom |
|
Styrsystem |
PLC med HMI-pekskärm (Siemens/Omron/Mitsubishi) |
|
Drivsystem |
Hydraulisk eller motordriven med frekvensreglering |
|
Lyftkapacitet |
50 kg – 500 kg per flygstång (anpassningsbar) |
|
Lyfthastighet |
1-20 m/min (VFD justerbar) |
|
Transporthastighet |
5-60 m/min (VFD justerbar) |
|
Lämpliga arbetsstycken |
Hårdvara, sanitetsgods, bildelar, ABS-plast |
|
Certifiering |
CE |
Teknisk process
Koppar-nickel-krom vertikal lyftplätering följer en helautomatiserad processsekvens:
|
Steg |
Behandla |
Beskrivning |
|
1 |
Ultraljudsavfettning |
Avlägsnande av olja och fett från delytor |
|
2 |
Elektrolytisk rengöring |
Djup elektrokemisk rengöring |
|
3 |
Syraaktivering |
Borttagning av oxidationsfilm, ytaktivering |
|
4 |
Kopparslagplätering |
Tunt kopparskikt för vidhäftning (särskilt på zinkgjutgods) |
|
5 |
Flerstegssköljning |
Grundlig rengöring mellan lagren |
|
6 |
Ljus nickelplätering |
Huvudsakligt korrosionsbeständigt och dekorativt lager |
|
7 |
Flerstegssköljning |
Avlägsnande av rester av nickellösning |
|
8 |
Dekorativ kromplätering |
Sista ljusa, slitstarka lager |
|
9 |
DI Vattensköljning |
Slutstädning med avjoniserat vatten |
|
10 |
Varmluftstorkning |
Fullständig torkning utan vattenfläckar |
Viktiga fördelar
✅ Möjlighet för flerskiktsplätering – Stöder full koppar → nickel → kromsekvens med exakt tjocklekskontroll för varje lager
✅ Fördelar med vertikal lyftkonstruktion – Överlägsen beläggningslikformighet på komplexa geometrier; eliminerar "Faraday-bur"-effekten på försänkta områden
✅ Hög produktionskapacitet – Tät tankarrangemang längs cirkulära spår möjliggör kontinuerliga, repeterbara produktionscykler
✅ Hydrauliskt drivsystem – Smidig drift med låg ljudnivå med exakt positioneringsnoggrannhet
✅ Intelligent Automation – Siemens/Omron PLC med HMI-pekskärm; receptförvaring för olika detaljtyper
✅ Kompakt fotavtryck – Vertikal design maximerar utrymmeseffektiviteten jämfört med traditionella horisontella linjer
✅ 12 månaders garanti – Omfattande support efter försäljning
Specifikationer för pläteringstjocklek
|
Lager |
Typisk tjocklek |
Ansökan |
|
Copper Strike |
2-5 μm |
Vidhäftningsskikt för zinkgjutgods |
|
Ljust nickel |
10-20 μm |
Korrosionsskydd + briljans |
|
Dekorativ krom |
0,25-0,5 μm |
Slutlig ljus finish, slitstyrka |
Koppar-nickel-krom galvaniseringslinjen uppnår saltsprutmotstånd på 48-120 timmar beroende på nickeltjocklek och passiveringstyp.
Ansökningar
Vattenkranar och sanitetsgods
Dekorativ hårdvara
Inredning och exteriör för fordon
Badrumstillbehör
Möbelhårdvara
Belysningsarmaturer
ABS-plastkomponenter (med korrekt aktivering)
Tekniska parametrar
|
Parameter |
Värde |
|
Kopparbadtemperatur |
25-35 ℃ |
|
Nickelbadtemperatur |
50-60 ℃ |
|
Chrome Badtemperatur |
35-45 ℃ |
|
Strömdensitet (koppar) |
1-3 A/dm² |
|
Strömdensitet (nickel) |
2-8 A/dm² |
|
Strömdensitet (Chrome) |
10-20 A/dm² |
|
Cykeltid |
20-40 sekunder per flygstång |
|
Strömförsörjning |
380V/415V 50Hz/60Hz 3-fas |
Varför välja JUNDA
Med över 10 års erfarenhet av tillverkning av elektroplätering utrustning, är våra koppar-nickel-krom vertikala plätering linjer betrodda av tillverkare över hela världen. Vi erbjuder nyckelfärdiga lösningar inklusive processdesign, installation, utbildning och livstidssupport.
Kontakta oss för din offert för din dekorativa pläteringslinje idag!
Projekterfarenhet
Typiska projektansökningar inkluderar:
● Jinmaoyuan (Östra Kina) Ytbehandlingsindustripark
o produktionslinjer för zinkplätering
o nickelförkromningslinjer
● Zhejiang Zhi’en Environmental Industrial Park
o rack nickelpläteringssystem
o koppar nickel förkromning linje
Certifieringar
Företaget har erhållit certifieringar relaterade till:
● miljöteknisk implementeringsförmåga
● miljöskydd utrustning byggtjänster
● ISO 9001 kvalitetsledningssystem
● CE-certifiering för export av utrustning
Tjänstens omfattning
Försäljningsservice
● processrådgivning
● anläggning layout design
● produktionskapacitetsplanering
● investeringsutvärdering
Installationstjänst
● vägledning för installation av utrustning
● idrifttagning av systemet
● operatörsutbildning
● stöd för processanpassning
Service efter försäljning
● 12 månaders garanti
● teknisk support på distans
● reservdelsförsörjning
● konsultation om systemuppgradering
● långsiktig teknisk support
Viktiga affärsdata
● OEM / ODM tillgänglig
● MOQ: 1 set
● Ledtid: 30–45 dagar
● Ytbehandlingsprocess: anpassningsbar
● Materialval: projektbaserad anpassning
● Certifieringar som stöds: CE, ISO 9001
